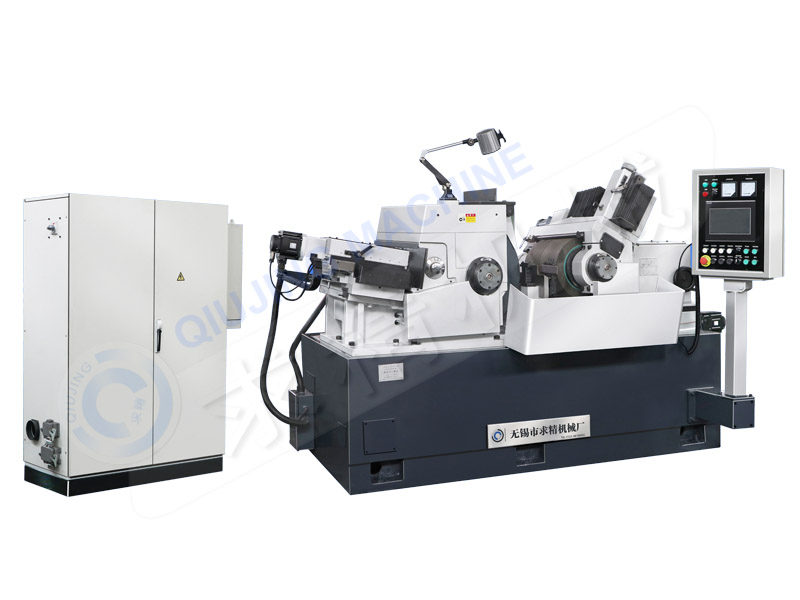

MK10200数控无心磨床
MK10200（M400）一轴或二轴机床特点及参数：
机床主要特点：
★床身、高强度密烘铸铁，两次时效处理，精密加工以确保机床高精度。
★砂轮装置：双支承结构结构，刚性好，砂轮轴采用多片式球支承短轴瓦动压油膜轴承。
★导轮装置：双支承结构，刚性好，导轮轴采用多片式球支承短轴瓦动压油膜轴承。调速采用变频交流电机无极调速。
★进给：机床导轮架采用平V型贴塑润滑导轨，伺服进给，抗震性好，进给灵敏精确，磨削稳定性高。定位精度可达0.001mm。
★砂轮修整装置：采用伺服电机驱动滚珠丝杆修整。
★导轮修整装置：减速电机驱动滚珠丝杠，无级调速，平稳可靠。
★控制系统：三菱系统，显示屏人机交流，进给量，速度，时间均可调。
★机床冷却系统配有磁性纸带过滤冷却箱
机床主要规格参数：
|
磨削直径 Grindingdiameter |
通磨Plunge feed | 5～200（mm） |
| 切入磨Thru-feed | 5～200(mm) | |
|
磨削长度 Grinding length |
通磨（标准）Plunge feed | 300(mm) |
| 切入磨Thru-feed | 390(mm) | |
| 砂轮规格Grinding wheel specifications | P600×400×305 | |
| 导轮规格 Regulating wheel specifications | P350×400×203 | |
| 砂轮转速Grinding wheel speed | 1100(r/min) | |
| 导轮转速Regulating wheel specifications | 12--200(r/min) | |
|
导轮回转角度 Swiveling angle of regulating wheel |
垂直面内vertical | -2～+5(°) |
| 水平面内horizontal | -1～+3(°) | |
| 导轮架横向位移量 | 0.001(mm) | |
| 砂轮架数控伺服进给 | 0.001(mm) | |
|
砂轮与导轮中心连线至托架底面高度（mm） Height from centerline of gri.wheel & reg.wheel to workrest |
200(mm) | |
| 砂轮与导轮中心连线至地面高度 | 1050(mm) | |
| 导轮修整器最小进给量 | 0.01mm | |
| 水平会转角 | -1～+3(°) | |
| 砂轮修整器最小进给量 | 0.01(mm) | |
| 冷却泵流量 | 200L/min | |
| 砂轮电机功率 | 30KW | |
| 导轮电机功率（交流变频） | 3kw | |
| 润滑泵电机功率 | 0.18kw | |
| 变速电机功率 | 0.04kw | |
| 冷却泵电机功率 | 0.45kw | |
| 机床电源 | 3N-50Hz 380V | |
| 机床重量Weight | 约9000（kg） | |
| 机床外形尺寸长×宽×高(L*W*H) | 3300×1800×1800 | |
| 工作精度（标准棒料） | 圆度roundness | 1（μm） |
| 圆柱度cylindricity | 1.8（μm） | |
| 粗糙度surface roughness | 0.32（Ra） | |
MK10200三轴轴技术：
机床主要特点：机床主要特点：
★床身、高强度密烘铸铁，两次时效处理，精密加工以确保机床高精度。
★砂轮装置：磨削轮主轴和导轮主轴均采用多片式球支承短轴瓦动压油膜轴承，两轴均为双支承结构。砂轮外径采用600MM,磨削力强.
★导轮装置：磨削轮主轴和导轮主轴均采用多片式球支承短轴瓦动压油膜轴承，两轴均为双支承结构。调速采用变频交流电机无极调速,防倒拖.
★进给：导轮架进给采用滚珠丝杆伺服电机传动，进给导轨为贴塑导轨，伺服进给，抗震性好，进给灵敏精确，磨削稳定性高。
★砂轮修整装置：均采用伺服电机滚珠丝杆驱动补差修整，可实现台阶圆弧的修整。
★导轮修整装置：采用减速电机或者伺服电机驱动滚珠丝杠，无级调速，平稳可靠。配备有进给刻度盘,分别率0.01mm.
★控制系统：电气控制系统三菱系统，自动修整补偿，人机对话，进给量，速度，时间均可调。
★操作采用显示屏人机对话，进给量，速度，时间均可调。
★机床采用模块化设计,用户可根据自己的需要进行配置选购。
。床主要规格参数：
|
磨削直径 Grindingdiameter |
通磨Plunge feed | 10～200（mm） |
| 切入磨Thru-feed | 10～200(mm) | |
|
最大磨削长度 Grinding length |
通磨（标准）Plunge feed | 300(mm) |
| 切入磨（标准）Thru-feed | 390(mm) | |
| 砂轮规格Grinding wheel specifications | P600×400×305 | |
| 导轮规格 Regulating wheel specifications | P350×400×203 | |
| 砂轮转速Grinding wheel speed | 1100(r/min) | |
| 导轮转速Regulating wheel specifications | 10--200(r/min) | |
|
导轮回转角度 Swiveling angle of regulating wheel |
垂直面内vertical | -2～+5(°) |
| 水平面内horizontal | -1～+3(°) | |
| 导轮架横向位移量 | 0.001(mm) | |
| 砂轮与导轮中心连线至托架底面高度 | 200(mm) | |
| 导轮修整器最小进给量 | 0.001mm | |
| 水平会转角 | -1～+3(°) | |
| 砂轮修整器最小进给量 | 0.001(mm) | |
| 冷却泵流量 | 200L/min | |
| 砂轮电机功率 | 30KW | |
| 导轮电机功率（交流变频） | 3kw | |
| 润滑泵电机功率 | 0.09kw | |
| 变速电机功率 | 0.04kw | |
| 冷却泵电机功率 | 0.45kw | |
| 机床电源 | 3N-50Hz 380V | |
| 机床重量Weight | 约8000（kg） | |
| 机床外形尺寸长×宽×高(L*W*H) | 3300×2500×1700 | |
| 工作精度（标准试料） | 圆度roundness | 1（μm） |
| 圆柱度cylindricity | 1.8（μm） | |
| 粗糙度surface roughness | 0.32（Ra） | |
