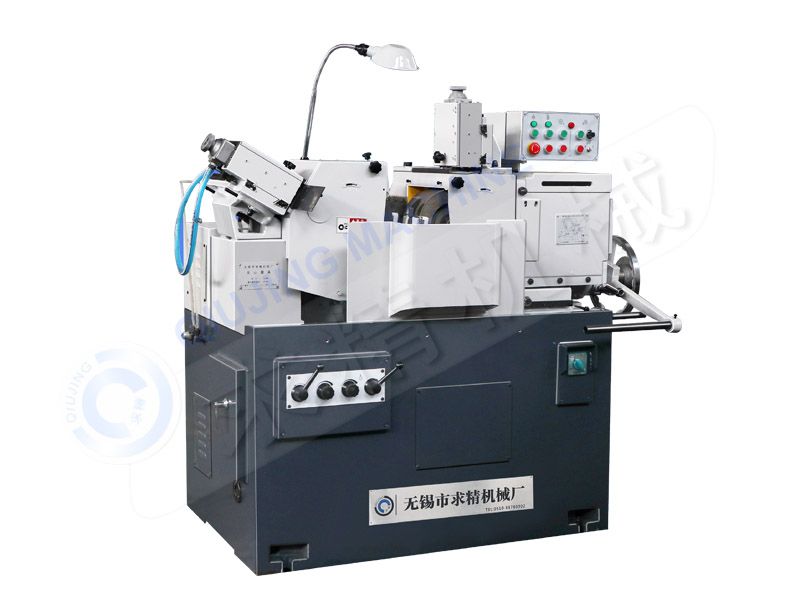

M1040无心磨床
浏览: 发布日期:2019-12-03


M1040无心磨床机床主要特点:
★机床采用导轮架单面移动方式。
★砂轮装置:悬伸结构,更换砂轮方便,主轴采用球铁,轴瓦采用多片式动压油膜轴承。
★导轮装置:悬伸结构,更换导轮方便,主轴采用球铁,采用整体1:30锥体滑动轴承。
★导轮调速采用交流变频无级调速。
★机床采用手动切入磨削
机床主要规格参数:
磨削直径Grindingdiameter 通磨Plunge feed 2~40(mm)
切入磨Thru-feed 5~40(mm)
磨削长度
Grinding length(标配)
通磨Plunge feed 140(mm)
切入磨Thru-feed 124(mm)
砂轮规格Grinding wheel specifications PSA350×125×127
导轮规格Regulating wheel specifications PSA250×125×75
砂轮转速Grinding wheel speed 1870(r/min)
导轮转速Regulating wheel speed 20--180(r/min)
导轮回转角度
Swiveling angle of regulating wheel
垂直面内垂直面内vertical  -2~+4(°)
水平面内horizontal 0~+3(°)
导轮架横向位移量
手轮刻度进给量Min Feeding Amount of Grinding Wheel Dresser 0.002(mm)
砂轮与导轮中心连线至托架底面高度
Height from centerline of gri.wheel & reg.wheel to workrest
190(mm)
机床总功率Power 9.32(kw)
机床重量Weight  2000(kg)
机床外形尺寸长×宽×高 1550×1300×1400
工作精度accuracy
(标准试料)
圆度roundness 2(μm)
圆柱度cylindricity 3(μm)
粗糙度roughness 0.32(Ra)
