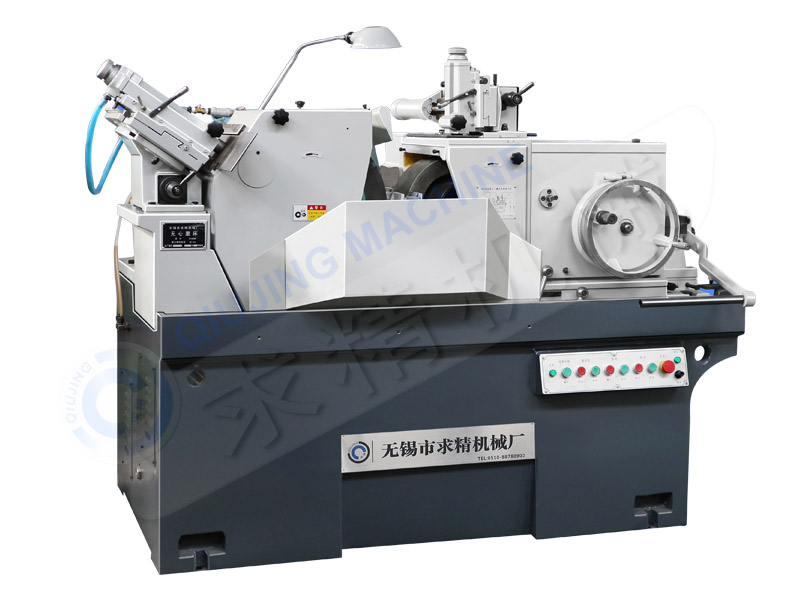

M1080无心磨床
浏览: 发布日期:2019-12-03


M1080无心磨床机床主要特点:
★机床采用导轮架单面移动方式。
★砂轮装置:悬伸结构,更换砂轮方便,主轴采用球铁,轴瓦采用采用多片式动压油膜长轴瓦(5片式)。
★导轮装置:悬伸结构,更换导轮方便,主轴采用球铁,采用二片轴瓦结构,刚性好。
★导轮变速采用挂轮有级调速或交流变频无级调速二种供用户选用。
进给导轨采用十字交叉型预紧滚动钢导轨。
机床采用手动切入磨削。

机床主要规格参数:
磨削直径Grindingdiameter 通磨Plunge feed 5~80(mm)
切入磨Thru-feed 5~80(mm)
磨削长度Grinding length(标配) 通磨Plunge feed 180
切入磨Thru-feed 149
砂轮规格(mm) Grinding wheel specifications P500×150×305
导轮规格(mm) Regulating wheel specifications PSA300×150×127
砂轮转速Grinding wheel speed 1300(r/min)
导轮转速Regulating wheel speed 30~300(r/min)
导轮回转角度Swiveling angle of regulating wheel 垂直面内vertical -2~+5(°)
水平面内horizontal 0~+3(°)
导轮架横向位移量
手轮刻度进给量Min Feeding Amount of Grinding Wheel Dresser 0.002(mm)
砂轮与导轮中心连线至托架底面高度(mm)Height from centerline of gri.wheel & reg.wheel to workrest 210(mm)
机床总功率(kw)Power 17(kw)
机床重量(kg)Weight 3650(kg)
机床外形尺寸长×宽×高 1940×1630×1500
工作精度accuracy
(标准试料)
圆度(μm)roundness 2(μm)
圆柱度(μm)cylindricity 3(μm)
粗糙度(μm)roughness 0.32(Ra)
