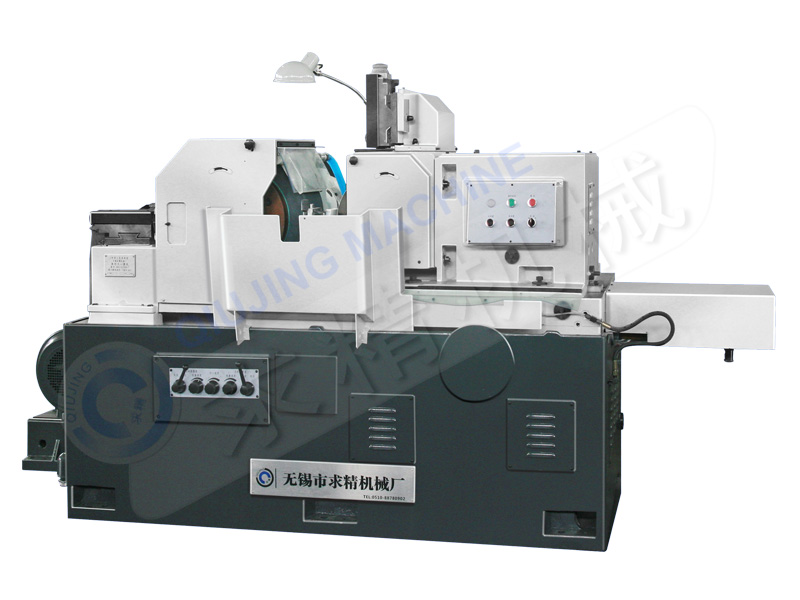

M10100无心磨床
浏览: 发布日期:2019-12-03


M10100无心磨床机床主要特点:
★机床采用导轮架单面移动方式。
★砂轮轴采用悬伸结构,更换砂轮方便。
★砂轮轴采用多片式压油膜轴承。
★导轮轴采用悬伸结构,更换导轮方便。
★导轮轴采用整体1:30锥体滑动轴承。
★导轮调速采用交流电机变频调速。
★导轮架采用静压导轨,抗震性强,进给灵敏精确。
★机床冷却系统配有磁性分离器和纸质精密过滤器。
机床主要规格参数:
磨削直径Grindingdiameter 通磨Plunge feed 10~100(mm)
切入磨Thru-feed 10~100(mm)
磨削长度Grinding length(标配) 通磨Plunge feed 210(mm)
切入磨Thru-feed 195(mm)
砂轮规格Grinding wheel specifications P500×200×305(mm)
导轮规格Regulating wheel specifications PDA350×200×203(mm)
砂轮转速Grinding wheel speed 1250(r/min)
导轮转速Regulating wheel speed 12--200(r/min)
导轮回转角度
Swiveling angle of regulating wheel
垂直面内vertical  -2~+5(°)
水平面内horizontal -1~+3(°)
导轮架横向位移量
手轮刻度进给量Min Feeding Amount of Grinding Wheel Dresser 0.002
砂轮与导轮中心连线至托架底面高度(mm)Height from centerline of gri.wheel & reg.wheel to workrest 255
机床总功率Power 21(kw)
机床重量Weight  4500(kg)
机床外形尺寸长×宽×高 2675×1505×1615(mm)
工作精度accuracy
(标准试料)
圆度roundness 2(μm)
圆柱度cylindricity 3(μm)
粗糙度roughness 0.32(Ra)
